Parrocchia Ospedaliera San Gerardo
La parrocchia del nuovo ospedale San Gerardo di Monza è stata progettata dall'arch. Edrisio Bruletti.
Leggi tuttoIl 14 Aprile 2012 è stata inaugurata la chiesa del nuovo ospedale San Gerardo di Monza, progettata dall'arch. Edrisio Bruletti. Appena è stata eseguita la parte strutturale in cemento armato, si sono resi evidenti forti problemi di riverberazione e risonanza derivanti dalla particolare geometria dell’ambiente. Siamo, quindi, intervenuti con un progetto di correzione acustica, affiancati da Mauro Lavazza della Leading Technologies per l'impianto elettroacustico e dalla GGP Sound di Alberto Ferraris per la posa in opera della controcupola fonoassorbente.
Quando siamo stati chiamati, era stata appunto realizzata soltanto la struttura di cemento armato: la chiesa presentava evidenti problemi acustici perché l’effetto di focalizzazione della cupola era talmente fastidioso che risultava impossibile riuscire a capire le parole di una persona posta a più di un metro e mezzo di distanza. Con le prime rilevazioni acustiche abbiamo misurato valori di tempo di riverberazione T30 di circa 12 s, estremamente lunghi, soprattutto alle frequenze basse e medio-basse. La situazione che si presentava era piuttosto critica soprattutto considerando che, al momento delle prime misure, il locale non era chiuso interamente, dato che mancavano porte e vetrate (per un totale di almeno 1/3 dell'intera superficie laterale).
Il progetto di correzione acustica che abbiamo presentato e concordato con l'arch. Edrisio Bruletti si è basato su tre tipi di intervento:

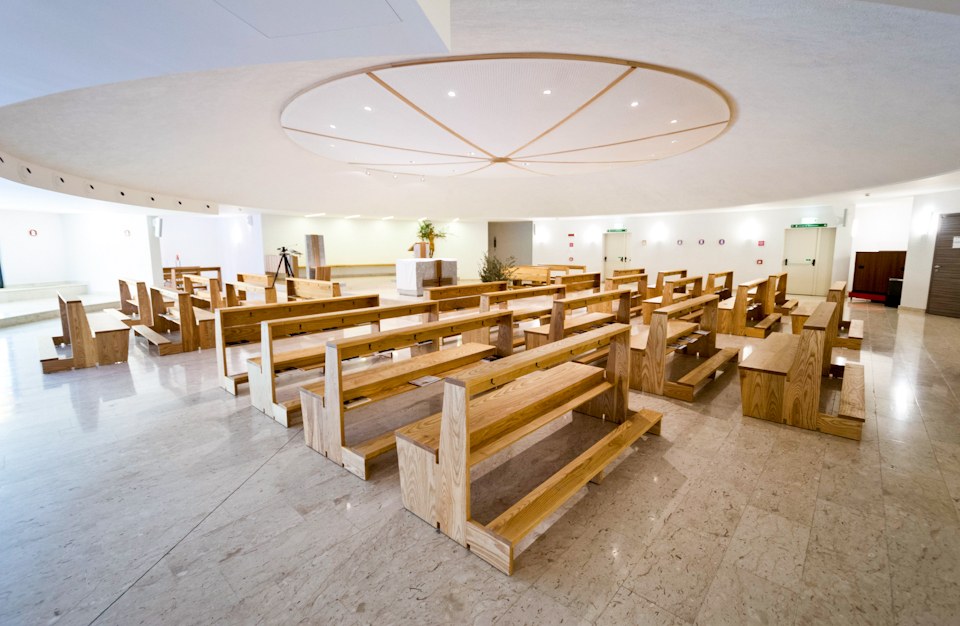

- 1. creazione di un controsoffitto a forma di cupola rovesciata dentro la cupola (controcupola): il sistema funziona da trappola per le basse frequenze ed, essendo una superficie convessa e non concava, diffonde il campo acustico in modo omogeneo e non concentrato come prima. L'interno della controcupola è riempito con materiale fonoassorbente e la sua superficie è in legno forato;
- 2. rivestimento delle pareti con intonaco fonoassorbente;
- 3. scelta dell'impianto di diffusione acustica: JBL CBT100LA line array. Abbiamo effettuato questa scelta per l’efficienza dei diffusori nella riproduzione del parlato, per lo stretto angolo di diffusione verticale (che è utile per non far lavorare la cupola in maniera negativa per il campo acustico) e per la facilità di inclinazione e montaggio. Abbiamo predisposto 4 casse cercando il modo migliore per creare un campo acustico omogeneo in tutta la chiesa.
Dettagli
Progetto architettonico: arch. Edrisio Bruletti Audio: Leading Tech. Controcupola: GGP Sound
Specifiche Ambienti | |
---|---|
Acustica Architettonica | Chiesa, Luogo di culto |
Ambienti | Chiesa |
Ascolti | JBL CBT100 |
Layout | Planimetria generale |
|
Chiesa | |||
---|---|---|---|
Area | 300 m2 | Volume | 1200 m3 |
Tempo di riverberazione | Ante-operam 11s; Post-operam 2.7s sala vuota, 1.9s sala piena |
